Jedes Messsystem besitzt ein zentrales „Modul“, das die Messdaten der Lichtvorhänge (Scanner) mit dem Drehgeber kombiniert und die Messdaten ausgibt (Länge und Durchmesser).

MSH Modul

Eingang:
  • InfraScan® (vertikaler Durchmesser)
  • InfraScan® (oder Laser-Sensor für horizontalen Durchmesser)
  • Drehgeber
Ausgang:
  • Protokolldrucker
  • Rohdaten oder Systemdaten | Systemkonfiguration

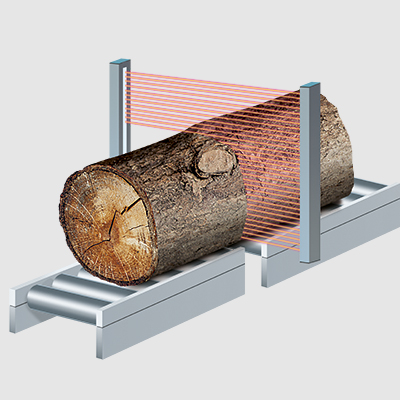

MSH-1 - InfraScan®

MSH-1 | InfraScan® 5000 oder 4000/10.0
Messprinzip:
  • Lichtvorhang (Abschattung) - 1 Ebene
Anwendung:
  • Bei unterbrochenen Förderbändern oder Kettenzügen
Datenausgabe:
  • Vertikaler Durchmesser und Länge, ggf. vertikale Krümmung

Weitere Informationen finden Sie im Download Bereich.

Weiter zu Downloads

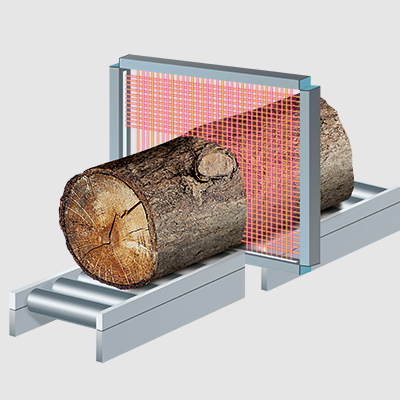

MSH-2 - InfraScan®

MSH-2 | InfraScan® 5000 oder 4000/10.0
Messprinzip:
  • Lichtvorhang (Abschattung) - 2 Ebenen
Anwendung:
  • Bei unterbrochenen Förderbändern oder Kettenzügen
Datenausgabe:
  • Vertikaler Durchmesser und horizontaler Durchmesser und Länge, ggf. Krümmung und „Scheibendaten” für Eichprotokoll

Weitere Informationen finden Sie im Download Bereich.

Weiter zu Downloads

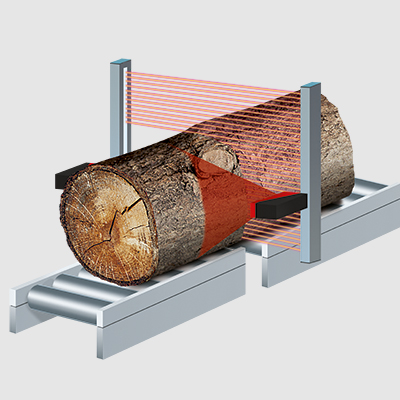

MSH-2-LPS - InfraScan®

MSH-2-LPS | InfraScan® 5000 oder 4000/10.0
Messprinzip:
  • Lichtvorhang (Abschattung) vertikal + 2 Laser-Profilsensoren
Anwendung:
  • Bei nicht unterbrochenen Förderbändern oder Kettenzügen
Datenausgabe:
  • Vertikaler Durchmesser und horizontaler Durchmesser und Länge, ggf. Krümmung und „Scheibendaten” für Eichprotokoll
